Interview Prep

Grafana 与信号关联

Grafana Data Source、Dashboard、Explore与Alerting，以及Metrics、Traces、Logs如何关联成AgentOps排障与回归闭环。

发布于 更新于 约 8 分钟ObservabilityGrafanaPrometheusLokiTempoAgent
目录 · 34 节

Grafana 与信号关联

Grafana为Prometheus、Loki、Tempo等Data Source提供统一的查询、关联、可视化和告警入口。有效的Grafana设计应支持运维人员沿证据链定位问题，而不是依赖大量缺乏层次和关联关系的Panel。

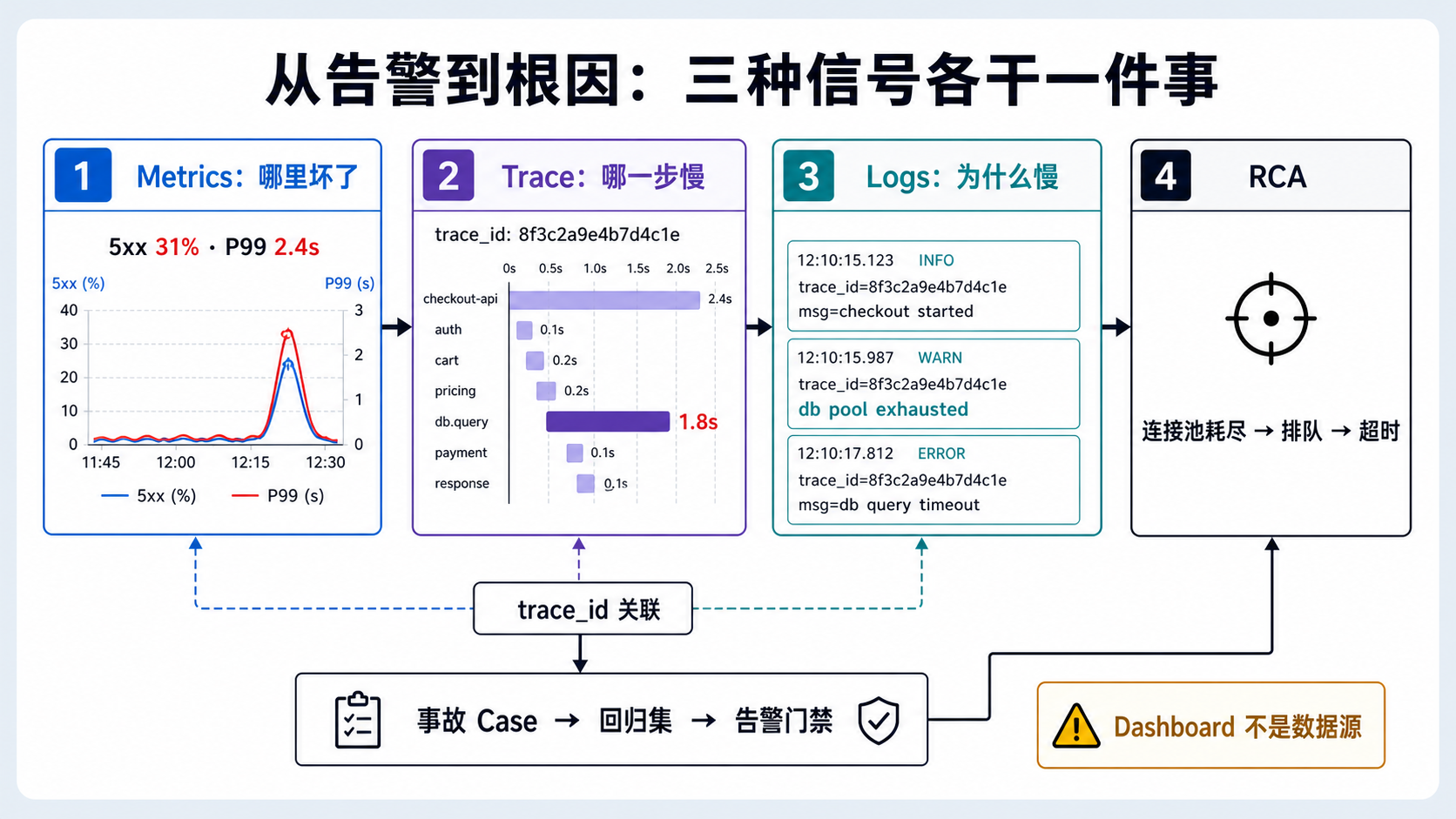

从指标告警关联到Trace、Logs和RCA

1. 组件职责边界

组件主要职责查询语言
Prometheus指标采集、时间序列存储、规则计算PromQL
Loki日志接收、Stream存储和查询LogQL
TempoTrace存储与查询TraceQL / Trace ID
OpenTelemetry埋点、上下文传播、采集处理和导出OTLP
GrafanaData Source查询、Dashboard、Explore、Alerting调用各后端查询

Grafana自身会保存用户、Dashboard定义、Data Source配置等元数据，但业务Telemetry仍存储在对应后端。Grafana不能替代Prometheus、Loki或Tempo的采集与存储能力。

2. Dashboard、Explore与Alerting

Dashboard

用于持续观察已知问题：

  • 服务健康概览；
  • RED与USE指标；
  • SLO和Error Budget；
  • Agent任务、Tool、模型、检索与成本；
  • 发布版本和Incident Annotation。

Explore

用于临时调查未知问题：

  • 修改PromQL、LogQL和Trace查询；
  • 并排比较不同信号；
  • 查看日志上下文；
  • 从Trace跳Logs、Metrics与Profiles；
  • 围绕一个时间窗和服务逐步缩小范围。

Alerting

周期执行查询与表达式，Reduce成可判断值，产生Alert Instance，再根据Label、Contact Point和Notification Policy完成分组、路由与通知。

Query
→ Reduce / Math / Threshold
→ Pending
→ Firing
→ Notification Policy
→ Contact Point

三者不能互相替代：Dashboard用于持续展示，不能主动通知；Alert只能说明规则条件得到满足，不能自动解释根因；Explore适合临时调查，不适合替代自动化监控流程。

3. Data Source与关联键

让三种信号真正关联，需要统一Resource和Context：

service.name
deployment.environment
service.version
cluster / namespace
trace_id / span_id
timestamp

service.name必须在三种信号中保持一致。例如，Metrics、Logs和Traces不应分别使用checkout、checkout-api和order-service-v4-pod-7f9d表示同一服务。

关联配置通常包括：

  • Prometheus Exemplar → Tempo Trace；
  • Tempo Trace to Logs → Loki查询；
  • Tempo Trace to Metrics → Prometheus查询；
  • Loki字段或Data Link → Trace View；
  • Dashboard变量统一传递service、environment和时间窗。

4. 关联排障流程

假设Grafana告警：

checkout-api
5xx = 31%
P99 = 2.4s
started_at = 10:20

第一步：Metrics确认影响

先确认：

  • 是错误率还是流量变化造成绝对错误数上升；
  • 哪些Route、Region、Version受影响；
  • P50、P95、P99是否同时变化；
  • CPU、内存、队列、连接池和下游是否饱和；
  • 是否与发布Annotation时间吻合。

Metrics将故障范围从整个系统缩小到“checkout-api新版本的订单路径从10:20开始出现性能退化”。

第二步：Trace定位慢步骤

点击异常点Exemplar，或按服务、错误、Duration和时间窗查Tempo：

HTTP POST /orders    2.4s
└─ db.query          1.8s  ERROR

现在知道不是模型生成慢，也不是支付服务慢，而是获取或执行数据库操作占据主要时间。

第三步：Logs解释原因

从失败Span跳到Loki，并带入trace_id与Span时间窗：

WARN  db pool exhausted       wait_ms=1200
ERROR db query timeout        timeout_ms=1500

最终证据链：

连接池耗尽
→ 请求等待连接
→ db.query Span长尾
→ Handler Deadline耗尽
→ 5xx和P99同时升高

完整RCA应说明故障机制及其因果链。仅得出“数据库慢”的结论不足以支持修复和预防措施。

5. Dashboard设计

第一层：用户症状

第一层用于判断服务整体健康状态：

  • 请求量；
  • 成功率和错误率；
  • P50 / P95 / P99；
  • SLO、Error Budget与Burn Rate；
  • 当前发布版本；
  • 正在Firing的告警。

第二层：依赖与饱和度

  • 数据库连接池与慢查询；
  • Kafka Lag、消费失败和重试；
  • Redis命中率、Eviction和延迟；
  • 外部API错误与Deadline；
  • CPU、Memory、GC和队列。

第三层：Agent执行质量

  • Task Success和停止原因；
  • Planner Step、Loop和Replan；
  • Model TTFT、Token、缓存命中和限流；
  • Tool P95、错误、重试、审批拒绝；
  • Retrieval耗时、空结果和Index Version；
  • 每成功任务成本；
  • 人工接管和安全策略命中。

Panel必须标明单位、统计窗口、过滤条件和数据缺失语义。0可能表示没有错误，也可能表示Scrape失败；空白Panel也不能直接解释为系统正常。

Dashboard变量减少复制：

$environment
$cluster
$service
$version
$tenant_bucket

变量值要受控，避免直接拼接用户输入形成昂贵或越权查询。

Annotation将发布、配置变更、扩缩容和Incident叠加在时间轴上。例如，10:20开始的异常可能与10:18的发布相关；缺少Annotation时，需要通过其他系统额外检索变更记录。

Data Link负责从Panel跳转：

错误率Panel
→ Explore中的相同PromQL和时间窗
→ Tempo Trace
→ Loki Logs
→ Runbook / Deployment / Incident

链接应携带服务、环境和时间范围，减少人工复制ID时制造的新事故。

7. Alerting的工程细节

一条能用的Alert Rule需要：

元素作用
Query计算症状或SLI
Reduce将时间序列化为一个可比较值
Condition阈值或数学表达式
for必须持续满足多长时间
Labelsseverity、service、team、environment
Annotationssummary、impact、dashboard、runbook
No Data / Error查询无数据或失败时怎样处理

告警状态要区分：

  • Normal：条件未满足；
  • Pending：已满足但没超过持续时间；
  • Firing：正式触发；
  • Recovering：数值正在恢复，尚未满足稳定恢复条件；
  • No Data / Error：不是业务健康，而是判断依据缺失或查询失败。

分组与路由

Notification Policy通常按team、service、severity分组。相关实例应合并，避免同一集群中的大量Pod为同一故障分别发送通知。

group_wait：首次通知前等待相关告警聚合
group_interval：同一组变化后多久再通知
repeat_interval：持续未恢复时多久提醒一次

Silence用于在限定范围和时间内静默匹配告警；Inhibition用于在高层故障发生时抑制派生告警，例如Cluster Down时不再为每个Pod发送单独告警。两者都需要Owner和过期时间，不应使用永久静默替代规则治理。

8. SLO告警优于原因告警

对于在线任务，定义：

Good = success
       AND latency <= 30s
       AND unsafe_action = false

然后用短窗口快速Burn和长窗口持续Burn组合告警：

短窗口：快速发现猛烈故障
长窗口：过滤短暂的瞬时波动

这样Page表达“用户错误预算正在快速消耗”，Dashboard再帮助查CPU、数据库、Loki、模型或Tool。对每个底层原因都Page会导致告警风暴；只看底层资源又可能错过功能正确性下降。

9. Dashboard与告警即代码

生产环境不应依赖个人在Web界面中手工维护配置。以下资源应纳入版本控制：

  • Data Source Provisioning；
  • Dashboard JSON或生成源码；
  • Alert Rule、Contact Point和Notification Policy；
  • Recording Rule；
  • Folder、权限和Owner；
  • 不同环境的参数覆盖。

CI检查：

  • JSON/YAML语法；
  • 查询可以解析；
  • 变量和Data Source UID存在；
  • Alert包含Owner、Runbook和严重级别；
  • PromQL/LogQL用Fixture验证；
  • Dashboard截图或结构Diff接受Review；
  • 变更可回滚。

10. Agent与Grafana协作

正确架构是双消费方：

Prometheus / Loki / Tempo
├─ Grafana：给人类Explore、Dashboard、Alert
└─ Agent Tools：受限PromQL、LogQL、Trace查询API

Agent不需要通过Grafana截图识图，也不应该持有任意查询能力。Tool层应限制：

  • 允许的数据源和租户；
  • Query模板或AST；
  • 最大时间窗、Series和返回行数；
  • 超时、并发与成本；
  • 禁止危险正则和无界查询；
  • 返回结构化Observation与Evidence ID；
  • 记录查询Hash、Span、策略决策和结果URI。

Grafana用于人工验证Agent结论：通过Citation进入对应Panel、Trace或Log Context，确认Synthesizer使用的是当前事故的有效证据，而不是不相关的历史日志。

11. AgentOps可观测性设计

Metrics Agent

用受控PromQL查询：

QPS / 5xx / P99
CPU / Memory / Queue
DB Pool / Kafka Lag / Cache Hit
deployment version

Log Agent

用受控LogQL查询：

error / timeout / panic
trace_id上下文
错误类型聚类
发布前后日志差异

Trace Agent或Trace Tool

查询：

错误Trace
长耗时Span
关键服务路径
跨Agent委派与Tool调用

Evidence Board

所有结果统一成：

{
  "evidence_id": "log-42",
  "signal": "logs",
  "source": "loki",
  "query_hash": "...",
  "time_range": ["10:19", "10:24"],
  "service": "checkout-api",
  "trace_id": "8f3c...",
  "summary": "db pool exhausted",
  "raw_uri": "evidence://incident-17/log-42"
}

Synthesizer引用evidence_id生成RCA；Grafana Data Link或内部Evidence页面让人回到Raw Data。运行时事实权重高于历史RAG经验：历史案例说“可能是锁”，当前Metrics和Logs没看到锁等待，就只能当候选方向。

12. Incident向测试资产的回灌

Alert触发
→ 保存Dashboard时间窗、Trace与关键Logs
→ 生成脱敏Incident Bundle
→ Agent复盘并由人确认Root Cause
→ 形成Regression Case
→ 补单元、集成、E2E或离线Eval
→ 修订Alert和Runbook

每个Case保存：

service / environment / version
query + time range + result digest
trace_id / span_id / evidence_id
expected root cause
required evidence
forbidden action
latency / tool / token budget

回放时注入历史Observation，不重新执行生产写操作。Grafana提供事故分析入口，Trace Recorder维护证据链，Eval Harness用于验证新版本能否识别同类事故。

13. 可观测性系统测试

  • 埋点单测：名称、类型、Label和单位；
  • 传播契约：HTTP、gRPC、Kafka的Trace Context；
  • 管道集成：应用→Collector→后端；
  • 查询测试：PromQL、LogQL和Trace查询使用固定Fixture；
  • Dashboard测试：变量、Data Link、空数据和权限；
  • 告警测试：Firing、Recovery、No Data、Query Error；
  • 通知测试：分组、路由、Silence和升级；
  • 故障注入：Collector宕机、Loki 429、Prometheus磁盘满、Tempo丢Span；
  • GameDay：从告警到定位、缓解、恢复和复盘全流程计时。

关键指标是MTTD和MTTR，但还应记录告警精确率、无行动告警比例、Runbook命中率、Trace完整率与Telemetry丢失率。

14. 高频追问

Grafana是不是监控数据存储？

不是主要Telemetry存储。它查询Prometheus、Loki、Tempo等Data Source，并提供展示、Explore和Alerting；Dashboard配置等元数据由Grafana自身保存。

为什么不让Agent直接查询Grafana？

Grafana主要为人类交互设计。Agent直接使用受限的后端查询Tool更稳定、结构化、容易授权和审计；Grafana保留为人工验证入口。

Metrics、Logs和Traces应该先看谁？

通常先用Metrics确认症状和影响范围，再用Trace定位缓慢或失败的步骤，最后用Logs解释具体原因。若告警直接携带Trace ID，也可以从Trace开始分析；实际顺序取决于已有入口，但必须保持关联键和证据链完整。

Dashboard很多是否代表可观测性好？

不代表。要看用户症状能否被发现、查询是否可关联、告警是否可行动、Telemetry是否完整，以及事故能否沉淀为可复现Case。

如何避免告警风暴？

按用户症状和SLO告警，使用for、恢复阈值、分组、路由与Inhibition；为告警设置Owner并定期删除没有行动价值的规则。
